安徽盾安自動化儀表科技有限公司
  • 手機:13345505891
  • 電 話:0550-7615891 0550-7695891
  • QQ:104824095,104824099
  • 郵 箱:dunan88888@126.com
  • 網 址:http://www.tjxrpg.com.cn/
  • 地 址:安徽省天長市天康大道工業區98號

加入購物車成功!

  • /upload/images/201606/14658046101987.jpg
  • 產品名稱:膜盒壓力表
  • 瀏覽:
  • 添加時間:2016-06-13 15:56:01
  • 推薦度:
  •
介紹:
膜盒壓力表采用膜盒作為測量微小壓力的敏感元件。測量對銅合金不起腐蝕作用、無爆炸危險氣體的微壓和負壓,廣泛應用于鍋爐通風、氣體管道、燃燒裝置等及其他類似設備上。
膜盒壓力表原理:
儀表由測量系統(包括接頭膜盒等)、傳動機構、指示裝置和外殼組成。
當被測介質的壓力作用于膜盒時,其自由端產生相應彈性變形一位移,經撥桿帶動傳動機構放大,由指示裝置將被測壓力在儀表盤上指示出來。
膜盒壓力表主要技術指標 :
標度范圍、準確度等級及重量
型號
標度范圍(KPa)
準確度等級
重量(Kg)
正壓
負壓
正負壓
YE-100
YE-150
0~1.6
0~2.5
0~4
0~6
0~10
0~16
0~25
0~40
-1.6~0
-2.5~0
-4~0
-6~0
-10~0
-16~0
-25~0
-40~0
-0.8~0.8
-1.2~1.2
-2~2
-3~3
-5~5
-8~8
-12~12
-20~20
2.5
0.5


溫度影響:使用溫度偏離20±5℃時,其溫度附加誤差不大于0.04%/10℃。
導(測)壓系統及外殼等主要零件的材質。

零件名稱
材質牌號
接頭
黃銅HPb59-1
膜盒
錫青銅QSn6.5-0.1
齒輪傳動系統
銅HPb59-1
表殼、罩殼
冷軋鋼板20


工作位置、環境:儀表垂直安裝,工作環境溫度-25~55℃;相對濕度不大于80%,并且周圍空氣中不含有腐蝕儀表的有害氣體。

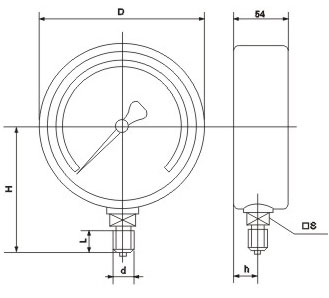

膜盒壓力表外形尺寸:

膜盒壓力表型號

型號
D
H
L
d
h
囗S
YE-100
Φ100
90
20
M20x1.5
17
囗22
YE-150
Φ150
118
20
M20x1.5
17
囗22
